OM6625A 高集成度的蓝牙低功耗（BLE）SoC芯片，支持2.4G私有协议

OM6625A 是一款低功耗的真正系统级芯片（SoC）解决方案，适用于蓝牙低功耗（Bluetooth Low Energy）和专有 2.4GHz 应用场景。该芯片集成了高性能、低功耗的射频收发器（RF Transceiver）、蓝牙基带（Bluetooth Baseband）以及丰富的外设输入 / 输出（IO）扩展接口，同时内置电源管理单元（PMU），可提供高效的电源管理。其目标应用包括 2.4GHz 蓝牙低功耗系统、专有 2.4GHz 系统、人机交互设备（键盘、鼠标、遥控器）、运动休闲设备、手机配件及消费电子产品。

OM6625A 片上的蓝牙系统兼容蓝牙 5.4 版本，集成64MHz主频高性能微控制器（MCU）、直接内存访问控制器（DMA）、通用输入输出接口（GPIO）、串行外设接口（SPI）、通用异步收发传输器（UART）、定时器（Timer）、看门狗定时器（Watchdog），支持 32MHz 外部晶振，内置多用途、12 位分辨率的模数转换器（ADC）。

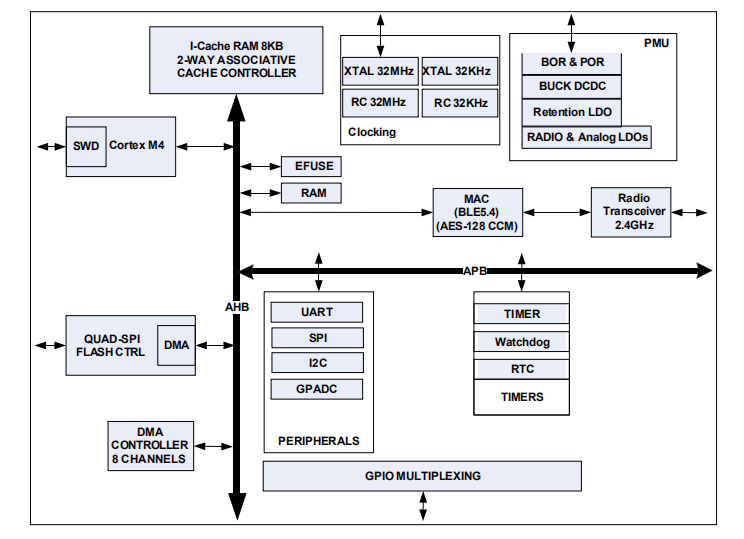

此外，该芯片还集成 64KB 静态随机存取存储器（SRAM）、256 位一次性可编程存储器（EFUSE），并支持用户自定义基带、物理层（PHY）及专有 2.4GHz 协议。MCU 通过 AHB 总线访问系统硬件资源，RAM、DMA、串行闪存（SFLASH）、GPIO 经由 AHB 总线交换数据，其他所有外设则通过 AHB 到 APB 桥接器及 APB 总线进行访问。

OM6625A芯片特性：

射频收发器：

-1Mbps GFSK 调制下灵敏度为 -96dBm
-2Mbps GFSK 调制下灵敏度为 -93dBm
-发射功率范围：-30dBm ~ +8dBm
-自动增益控制（AGC）
-接收信号强度指示（RSSI），分辨率 1dB

MCU和调试接口：

-ARM® Cortex™-M4 内核，主频 64MHz
-串行线调试（SWD）接口

存储器：

-EFUSE：256 位
-SRAM：64KB
-串行闪存（Serial Flash）：512KB

时钟振荡器：

-32MHz 晶振振荡器、32.768kHz 晶振振荡器
-32MHz 阻容（RC）振荡器、32.768kHz 阻容（RC）振荡器

协议支持：

-蓝牙 5.4 低功耗（BLE）物理层（PHY）、链路控制器
-专有 2.4GHz 链路控制器

电源特性：

-单电源供电电压：1.71V ~ 3.6V
-接收（RX）峰值电流：7.8mA
-发射（TX，0dBm）峰值电流：9.9mA

数据速率：

-蓝牙低功耗（BLE）支持：1Mbps、2Mbps
-2.4GHz 专有协议支持：25Kbps ~ 2Mbps 多档可配置空中数据速率

其他功能：

-支持网状网络（Mesh Network）
-提供示例应用及配置文件（Profile）
-支持空中下载技术（OTA）

外设接口：

-最多 26 个通用输入输出（GPIO）引脚
-8 路直接内存访问（DMA）通道
-2 个通用异步收发传输器（UART）
-1 个集成电路总线（I2C）接口（仅主机模式）
-2 个串行外设接口（SPI）
-1 个 16 位定时器 / 计数器，含 4 个比较 / 捕获 / 脉冲宽度调制（PWM）通道
-2 个 16 位定时器 / 计数器，各含 4 个比较 / PWM 通道
-1 个 16 位低功耗定时器，含 2 个比较 / PWM 通道
-1 个看门狗定时器（Watchdog Timer）
-8 通道单端输入 12 位通用模数转换器（GPADC）

安全特性：

-AES 硬件加密
-支持 AES-256/AES-128 密钥
-硬件随机数生成器（HW Random Number Generator）

封装及工作环境：

-QFN32封装，尺寸 4mm×4mm
-工作温度范围：-40℃ ~ +85℃

应用场景

OM6625A 集成电路内置蓝牙智能（Bluetooth® Smart）专用射频收发器和基带处理器，既可作为应用处理器，也可在全托管系统中用作数据泵，适用于蓝牙低功耗设备、人机交互设备、运动休闲产品等各类无线连接场景。
